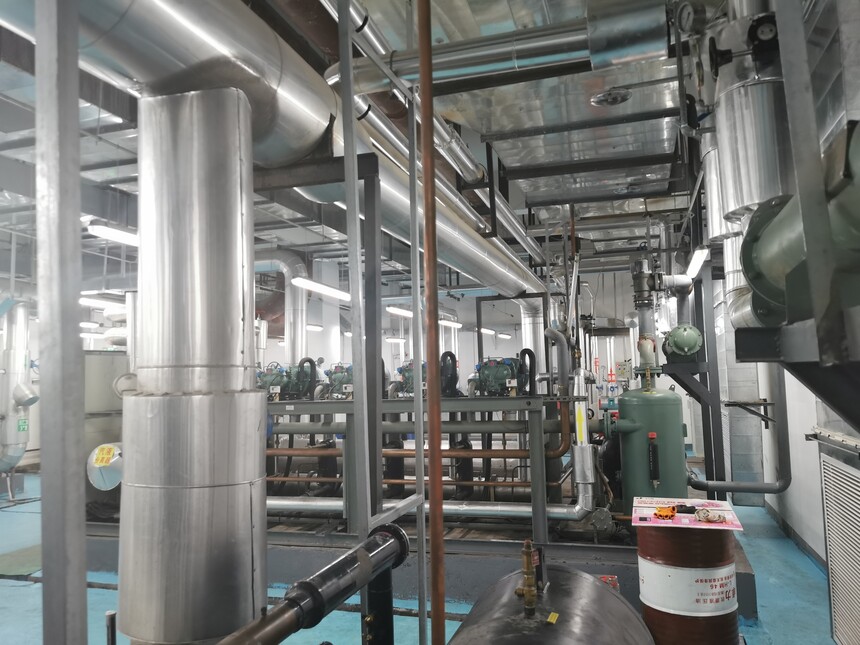

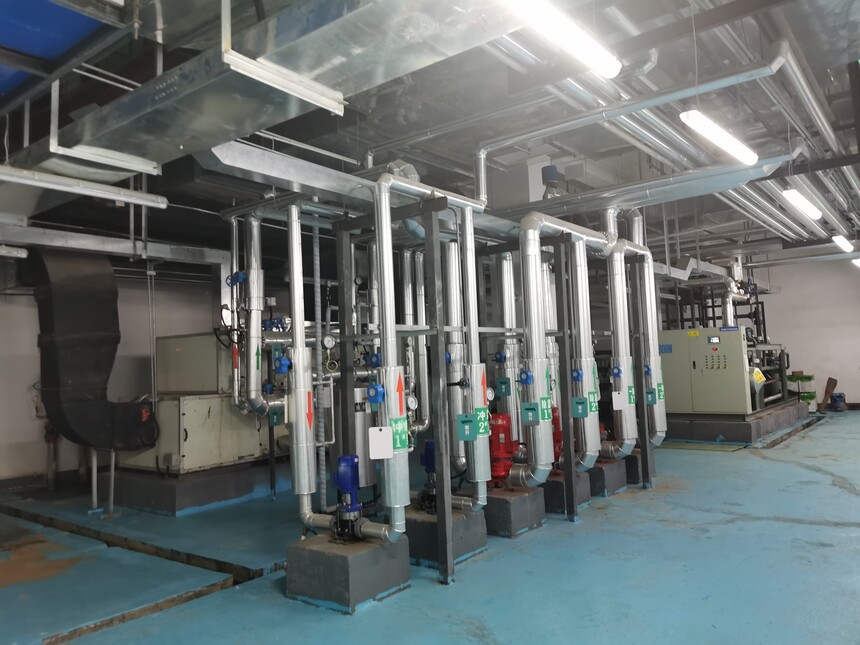

銀基冰雪世界制冷案例項目名稱：銀基冰雪世界（西安） 服務類別：西克制冷為該冰雪游樂場的冰球場提供冷源。標準冰場，面積1800㎡（61*30m，半徑R=8m）。 場地結構冰場地采用抗凍鋼筋混凝土內置盤管結構。制冷系統采用間冷式乙二醇循環系統。 冰場由二套螺桿式并聯壓縮機組提供冷源，每套制冷量為411kW，兩套共822kw。 壓縮機組形式：多機頭并聯螺桿壓縮機組（二機頭并聯），單機頭制冷量約為205kw。 單工況機組：蒸發溫度為-18℃；冷凝溫度為36℃；自帶經濟器； 制冷工質：R507 載冷劑：40%乙二醇溶液 維持冰面溫度的冷乙二醇系統為一套封閉的管路循環系統。冷乙二醇（-9°C/-12°C）全年為冰場運行。共設三臺定速冷乙二醇泵，為兩用一備。 系統運行壓力5bar，制冷泵可根據制冷工況進行開關。 冰場最主要的能耗在于制冷系統，制冷機組在制冷過程中產生大量的冷凝熱，將制冷主機產生的冷凝熱回收起來供給需要加熱的部位，使系統的更加節能。利用制冷機組的排氣熱量，提供給除濕機融霜、融冰以及地面防結露系統使用，節能環保。全年為冰場及冰雪世界提供熱水（僅限于制冷設備運轉中提供）。 采用蒸發式冷凝器作為本系統的冷卻裝置，安裝在室外通風良好處。 采用3臺相同規格的直接蒸發式的冷風機作為冷區環境降溫使用，電融霜方式。 冰面冷凍排管采用PED32*2.4的聚乙烯HDPE100系列，規格外徑∅32管，排管間距80mm。冰面熱排管均采用PED25*2.3的聚乙烯HDPE100系列，規格外徑∅25管，排管間距300mm，沿冰面的長邊方向布置。供回水集管均采用無縫鋼管。 冰場圍板采用PE板+玻璃形式，下部采用鋁合金立柱及框架設計，外敷雙層冰場專用高強度PE板，上部采用鋼化玻璃。 冬季機房設置采暖設施，保證室內溫度5-10℃；夏季設置控制，室內溫度24±2℃。制冷機房平時采用機械通風，并設計事故排風，當室內氟利昂濃度超標時自動開啟。
|
